Воздухосборники: призначення та експлуатація

Промислові, хімічні і багатьох інші підприємства часто використовують устаткування, що працює від подачі повітря, також застосовується при охолодженні. Збір повітря, подальше його розподіл по приймачів і вирівнювання тиску в системах, що виключають виникнення пульсацій здійснюється воздухосборниками.

Повітряні ресивери широко застосовують на своєму виробництві підприємства різної галузі промисловості:

• нафтопереробної;

• хімічної;

• машинобудівної

• металургійної та ін.

У разі індивідуального замовлення повітрозбірника для резервуара, його оснащують запобіжним клапаном, спускным краном і манометром із триходовим краном.

Призначення повітрозбірників для резервуара

Воздухосборником є посудину циліндричної форми з еліптичним дном, люком і арматурою, виготовленими із сталі. Ця установка приймає стиснене повітря, що надходить від компресорів, згладжує коливання тиску газу або пари. Газ в стислому стані, накопичуючись в повітрозбірнику, виходить через труби меншого перетину, тим самим вирівнює тиск повітря.

Повітряні ресивери для резервуарів поділяються на:

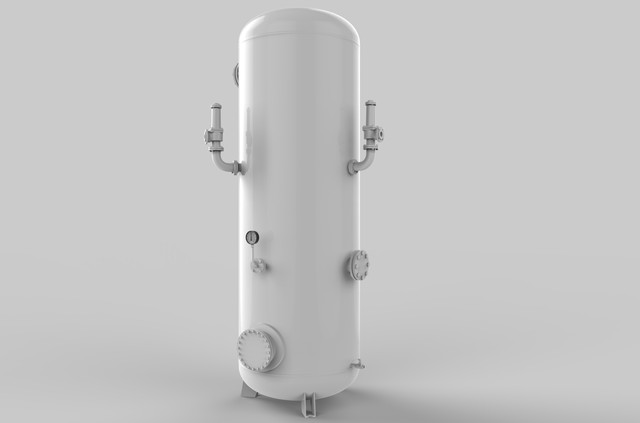

• вертикальні;

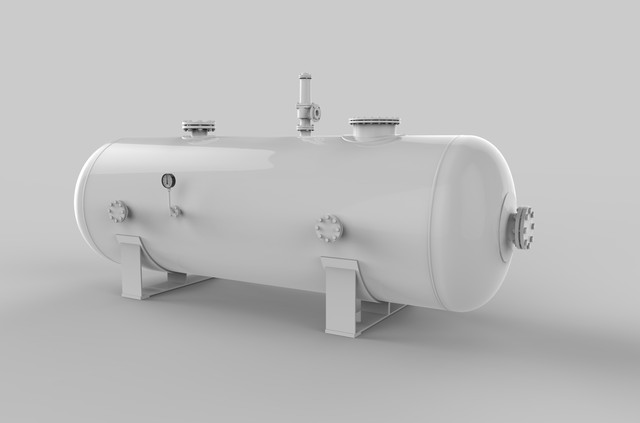

• горизонтальні.

Найпопулярнішими є вертикальні конструкції, так як вони дозволяють значно заощадити простір. Їх об'єм може досягати від 0,5 до 50 куб м. Для горизонтальних повітрозбірників характерними параметрами є показники від 0,1 до 0,9 кубометрів.

Застосування повітряного ресивера

Повітряний ресивер незамінний для безперебійної роботи резервуара:

• забезпечує запас повітря для технологічних потреб;

• вловлює вологу і масла;

• акумулює запас стисненого повітря для покриття можливих неполадок невеликих компресорів;

• усуває пульсації в повітроводах під час роботи поршневих компресорів;

• здійснює процес охолодження і збору конденсату.

Спочатку, робоче середовище повітрозбірника — це повітря, але також його можливо застосовувати і для збереження азоту, аргону та інших інертних газів.

Особливості монтажу і маркування повітрозбірників

Як правило, вертикально встановлюються воздухосборники великих розмірів, а повітряні ресивери невеликих обсягів монтуються в горизонтальному положенні. Їх розміщують неподалік від компресорної установки на відкритому просторі, захищеному з усіх боків. Також, важливо щоб ця площадка була захищена від впливу сонячних променів.

Воздухосборники для резервуарів підлягають регулярному зовнішньому і внутрішньому огляду, а також гідравлічному випробуванню.

Маркировка воздушных ресиверов заключается в наличии буквы В и цифры, обозначающей объем воздухосборника. Например, маркировка В-3,2 говорит о том, что воздушный ресивер обладает вместимостью 3,2 метра кубических.

Воздухосборник производят из углеродистой стали, поэтому они могут выдержать диапазон температур от-30 до +100°С. Их срок службы, при соблюдении требований к условиям их хранения, может составлять не менее 12 лет.
